芯片的封装形式较多，一般有DIP、PLCC、TSOP等。但请注意，仅仅是封装不同而已，对于同一种型号的芯片，不论是什么封装形式，其管脚的功能都是一一对应的。 |

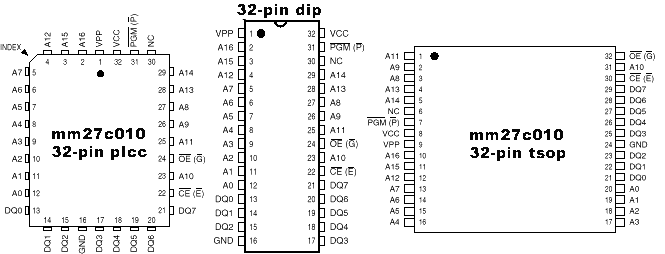

27c010 EPROM系列：  |

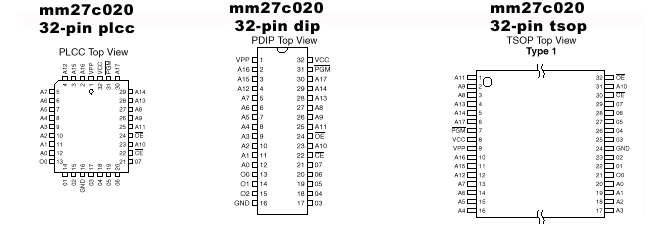

27c020 EPROM系列：
|
28f001 1M分块式EEPROM系列：
|

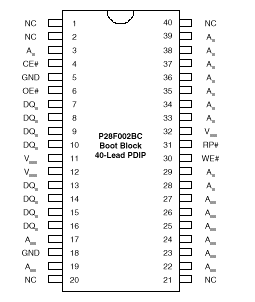

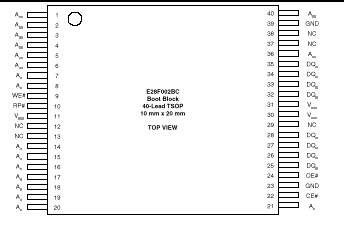

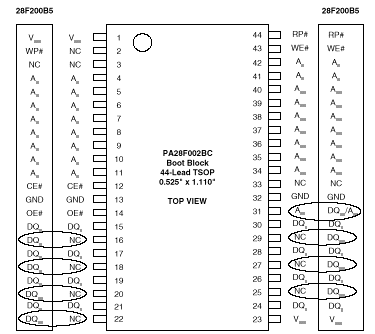

28f002 2M分块式EEPROM系列：
|
|
 |
|

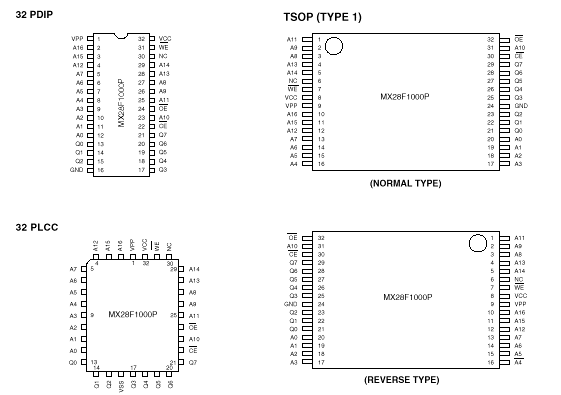

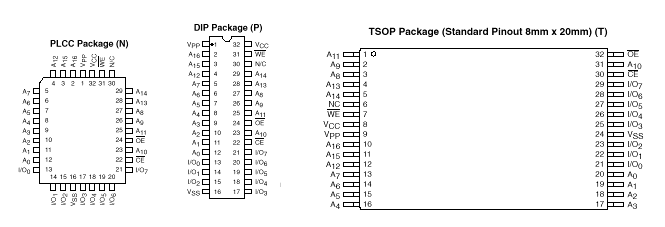

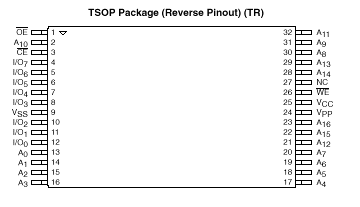

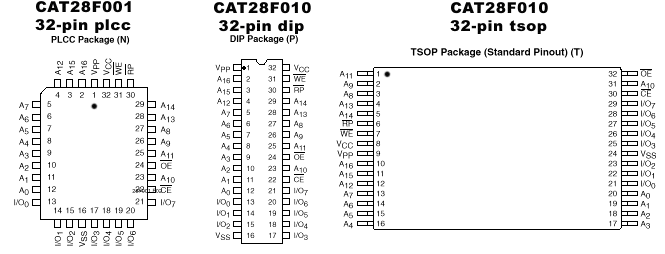

28f010 1MEEPROM系列：
|

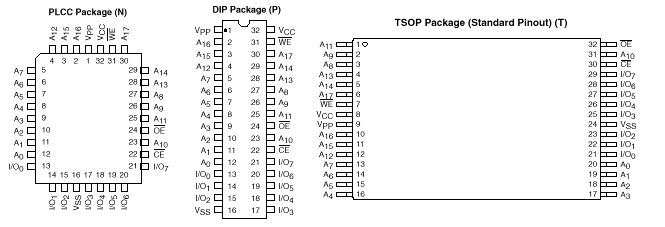

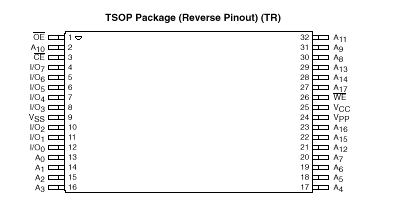

28f020 2M分块式EEPROM系列：
|
29c010 1M Flash rom系列：  |

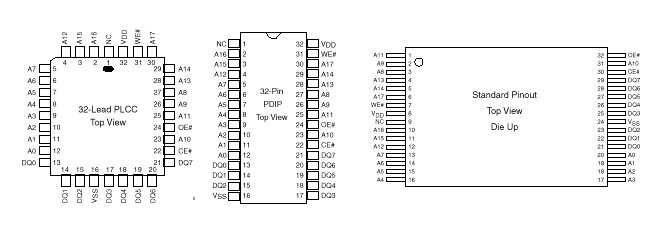

29c020 2M Flash rom系列：  |
49fl002 2M 3.3v系列：  |

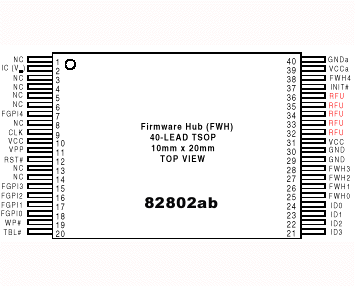

Inter 82802ab 4M 3.3vhub系列：   |

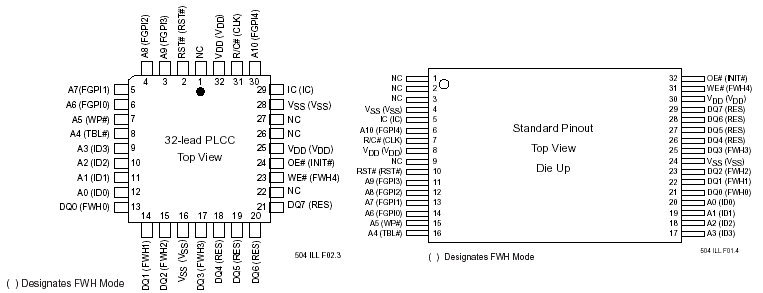

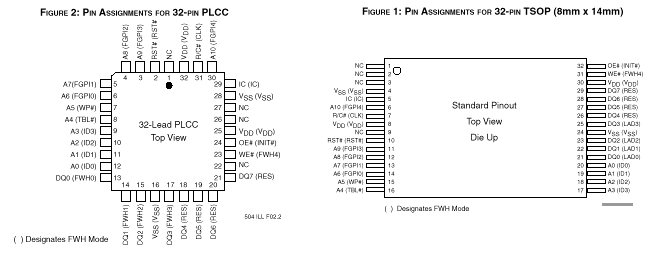

| SST 49LF003 |
| SST 49LF004B |

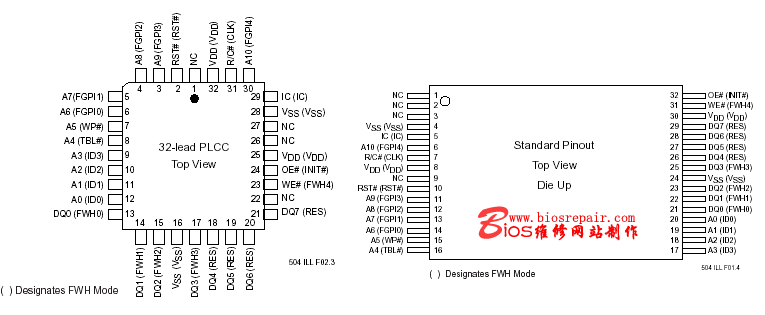

| SST 49LF008A |

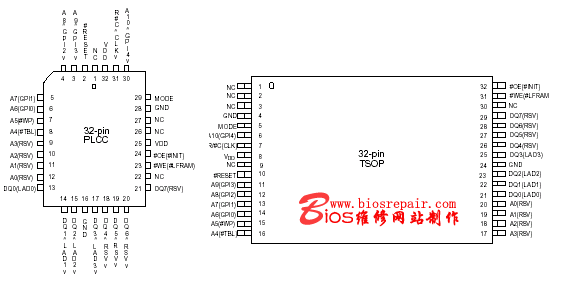

| WINBOND W49V002AP
|

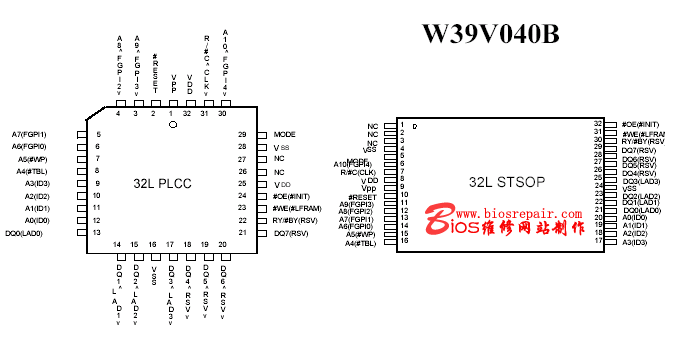

| WINBOND W39V040B
|

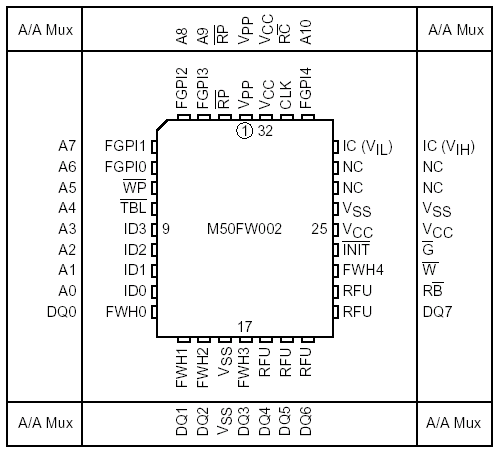

| ST M50FW002
|
| ST M50FW004T
|

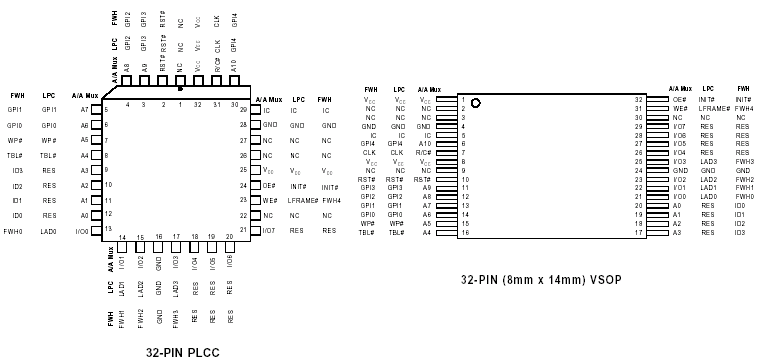

| PMC PM49FL002
|

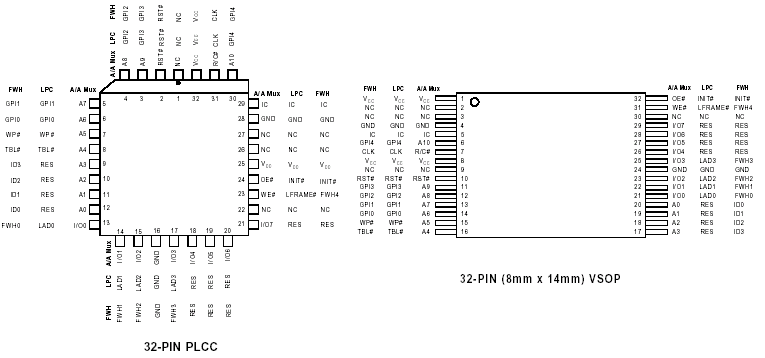

| PMC PM49FL004T
|
