RT809F液晶编程器芯片安装位置 |
|
|

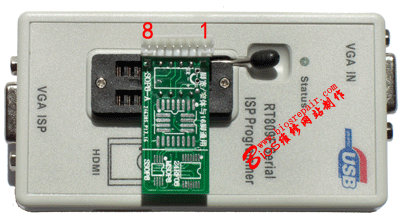

RT809F编程器，对于25/24/93系列SPI芯片进行操作时，芯片安装位置示意： 使用赠送SOP8 SOP16 SSOP8简易座

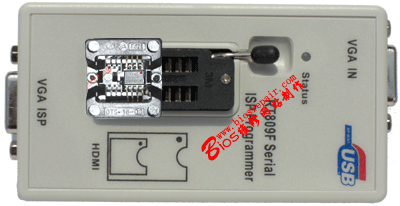

使用SOP8窄体零拔座

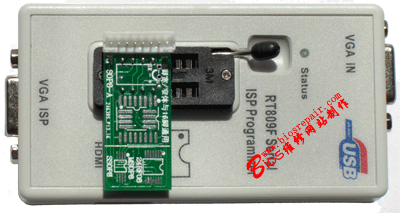

使用SOP8宽体零拔座

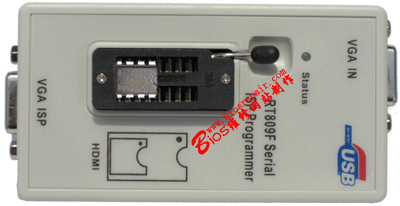

使用双列直插DIP8芯片
使用编程器扩展接口
扩展接口定义： 1-SW/NC 2-GND 3-SCL/TX 4-SDA/RX 5-VCC/NC 6-SCL/TX 7-SDA/RX 8-GND
|
|
|
