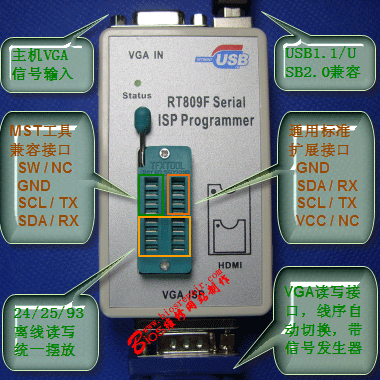

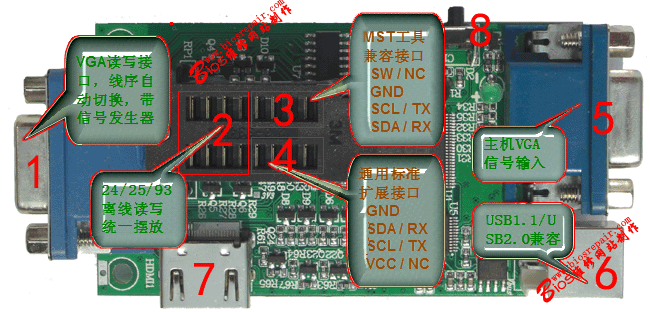

RT809F编程器接口结构示意图

    1、VGA读写接口，用于直接通过VGA接口，在线读取液晶MCU等数据，支持线序自动切换，自带信号发生器。

    2、24、25、93等SOP8 SOP16通用串行芯片接口，对于SOP贴片封装的芯片，需要使用对应的转接座。

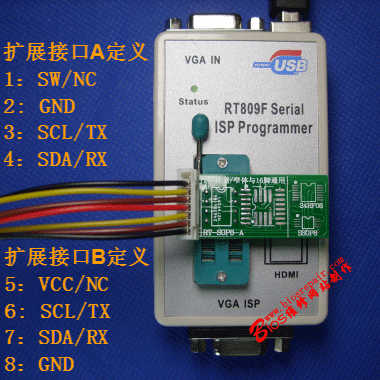

    3、MST工具兼容A接口，从左到右分别是SW/NC GND SCL/TX SDA/RX。在实际操作时，按对应机型接脚联接。

    4、通用标准扩展B接口，从左到右分别是GND SDA/RX SCL/TX VCC/NC。在实际操作时，按对应机型接脚联接。

    5、主机VGA信号输入，用于联接笔记本VGA OUT，用于测屏使用，当接电脑VGA OUT时，测试屏上显示电脑桌机；不接VGA OUT时，显示编程器自带的测屏图像。

    6、USB1.1/2.0接口，用于联接电脑USB接口，起到数据传送及供电功能。

    7、HDMI高清接口，用于联接液晶HDMI高清接口，在线读取液晶MCU等数据，与（1）VGA读写接口功能相同。

    8、主机自带VGA测试信号按纽，测屏时可按下此按键，则显示机器自带的VGA信号。
