在线读写_IT8580_IT8586_IT8585 |
|

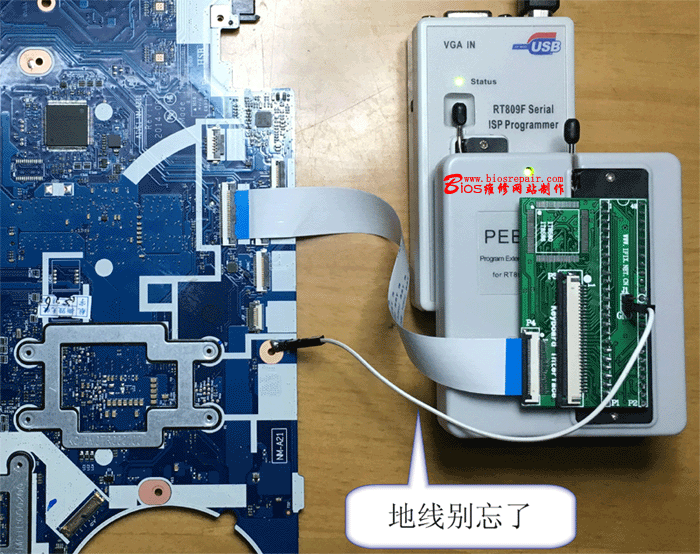

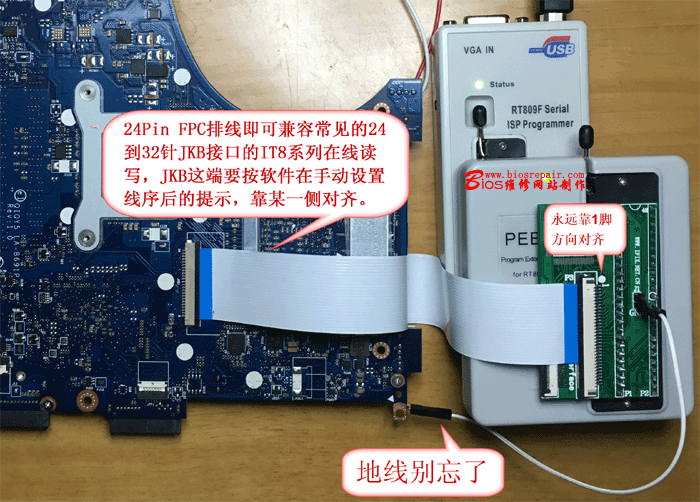

现在笔记本EC芯片,如KB9012 IT8587E等芯片,其中都有数据,如果数据损坏,机器会不开机;对于数据损坏的芯片,需要使用RT809F FEB-1转接座写入;FEB-1转接座,可将芯片直接焊在转接板上进行读写,也可通过联接线直接对主板上EC芯片进行读写。下面将介绍如何使用转接线直接对主板IO芯片进行读写。这里以Lenovo Y400_LA8691P为例,联想Y400,板号LA8691P,EC型号IT8580。其他型号如IT8586E,IT8586G,IT8585E,IT8587E等TQFP128和BGA封装的EC,在线读写方法一样。 接线图如下(FPC排线和座:1mm,0.5mm,0.8mm三种间距,FPC座子是32Pin下接,FPC排线是24Pin同向,也可以用32Pin排线剪裁成24Pin) 别忘了接地,别忘了接地,别忘了接地(重要的事说三遍)地线不要太细了。

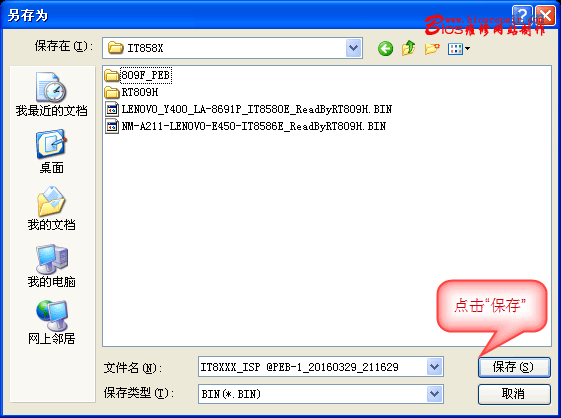

A、备份方法概要:“选择型号和线序”——>"读取" ——>"保存"

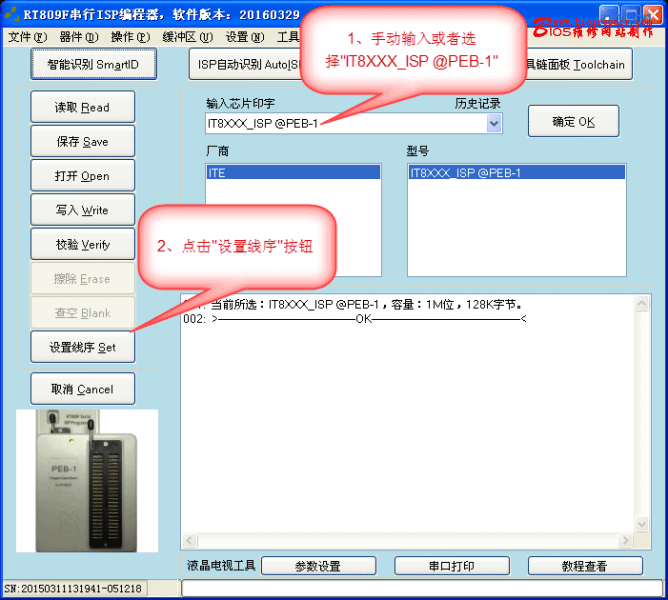

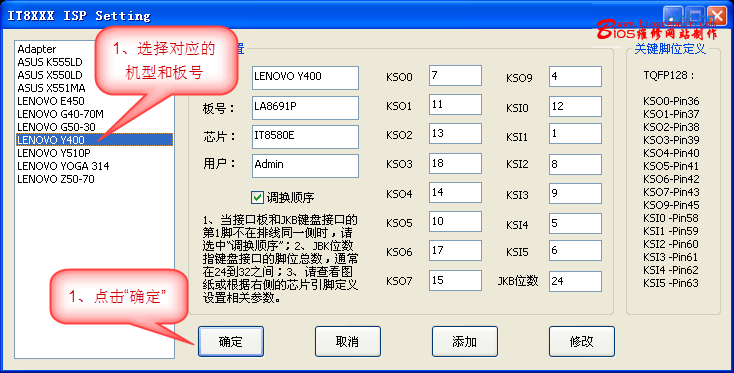

第二步:手动选择与目标主板对应的机型,然后点击“确定”按钮(如果列表中没有目标机型,请自行添加线序定义,测试成功后,请将"D:\RT809F\ITE.INI"文件传到这里共享):

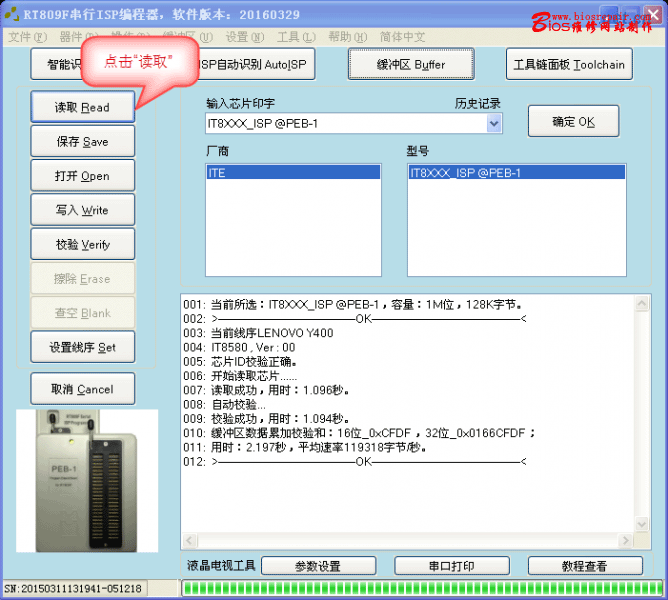

部分机型会出现“请使用24针的FPC排线,并靠键盘接口的30脚方向对齐。”这样的提示,请检查接线是否符合要求。 第三步:点击“读取”按钮,然后再给主板插电:
如果弹出下图的提示框,请给主板断电后重新上电,然后点击“确定”按钮。
有些板子会反复提示”等待芯片进入ISP状态,请稍候...“,此时需要断电后重新插电才能进入ISP状态。

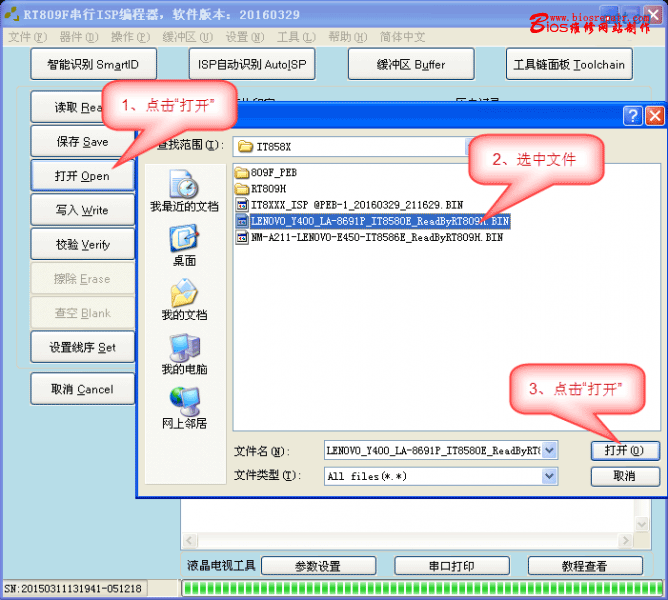

B、写入方法概要:“选择型号和线序”——>"拖入或打开文件" ——>"写入"
