上期谈了有关CPU频率的问题，频率与CPU有着重要的联系；但是主板要支持新型CPU，除了要提供CPU所需要的频率外，还需要提供CPU所需要的工作电压。如主板不能正确提供CPU所需要的工作电压，一来可能会造成CPU无法使用，二来也可使用CPU工作不稳定（如一些不能提供低电压的主板，但新型CPU可以在这种主板上使用，因而也就造成了CPU发热量加大）这也是为什么相同芯片组的主板，有的不支持新型CPU的原因。

    在主板上，CPU电源管理电路一般都在CPU插槽附近，从外观上看，它们都由三部分组成，其中有多个引脚的集成电路就是电源管理电路的核心－－电源控制集成电路（简称电源控制IC）；CPU电源管理电路的作用是将ATX电源提供的5V电压降低到CPU所需要的工作电压，并起稳压的作用。其核心器件－电源控制IC的型号和生产厂家可能不同，但其电路原理却是基本相同的。但是如电源控制IC的版本太低，则意味首你的主板可能不能提供多组输出电压。

    下而以常见的UNISEM公司生产的US－3004CW芯片介绍一下电源管理芯片的作用及工作原理。

    US－3004CW是一款5bit可编程电源控制IC，主要功能如下：

    1、支持INTEL  最新的VRM  8.4标准（为P III制定），满足新型CPU的设计要求。

    2、单芯片即能提供CPU核心工作电压、CTL＋和时钟等三路电压输出。

    3、内置的DAC数据转换电路能提供1.3V-3.5V范围的电压输出，满足将来CPU的发展需要。

    4、内置双线性1.V5V  CTL＋和2.5V时钟电路电压输出控制电路。

    5、外接场效应管实现高电流输出，并向ATX电源提供POWER   GOOD信号。

    其中的VRM标准是INTEL专门为不同的CPU所制定的电压标准，CPU管脚定义也属于VRM标准的范围。其中VRM版本的不同，也意味首主板可以为不同的CPU提供其工作电压。如：8.4标准对应PIII CPU、8.1标准对应SLOT 1接口的PII CPU、8.2标准对应为PPGA封装的赛扬、8.3标准对应多CPU系统。因此，正是由于VRM标准的不同，造成了老主板不支持新型CPU的原因。

    那么，电源控制IC是如何控制CPU工作电压的。

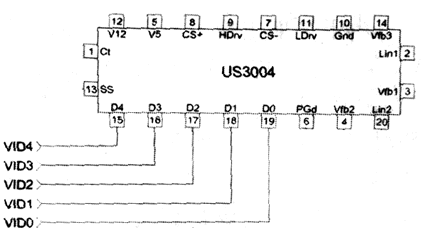

    主板启动时，将CPU所提供的VID0－VID3信号关到US－3004CW的D0－D3端。如果主板BIOS具有可设定CPU电压的功能，主板会按时设定的电压与VID的对应关系产生新的VID信号并送到US－3004CW芯片，US－3004CW根据VID的设定并通过DAC电压将其转换为基准电压，再经过场效应管轮流导通和关闭，将能量通过电感线圈送到CPU。最后再经过调节电路使用输出电压与设定电压值相当。

  CPU工作电压与D0－D4信号的对应关系

    US－3004CW输出的CPU工作电压主与D0－D4信号之间的对应关系如上图所示，CPU需要多少工作电压，CPU生产商就在CPU的VID0－VID3引脚上进行与上图相同的设定，需要“0”信号的就将该脚接地，需要“1”信号就接在正电位上，比如需要1.65V电压，CPU的VID0－VID3脚就按“0001”连接，就是US－3004CW的D0－D3上就获得了“0001”的信号，再将D4接地就能控制整个电路产生1.65V的电压输出。这也是CPU工作需要的电压了。

    由于早期的主板上有些电源控制IC的输出电压与VID信号对应的范围没有这么宽，比如最低只能在“10100”或“11111”，从CPU工作电压与D0－D4信号的对应关系图中就能查到其最低只能提供1.8V或2V的CPU工作电压，这也是电源控制芯片是否能提供足够低的工作电压是主板是否支持新型CPU的关键。（CPU的工作电压越来越低）。

    了解了电源管理芯片在主板上的作用，你就明白为什么同芯片组的生板为何会对同型号的CPU是否支持的原因了吧。

    下期我们谈一下，CPU接口（插座）不支持新型CPU的原因。
