分离整合型BIOS

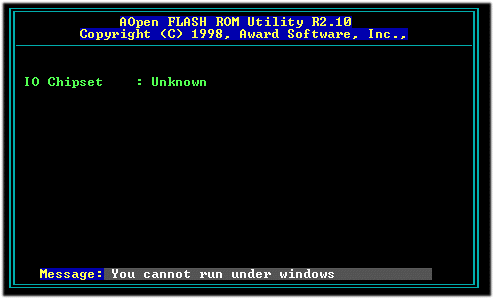

    目前有不少主板厂商，为了方便用户升级BIOS，推出了整合型BIOS图一，也就是BIOS文件与刷新程序整合在一起了，此文件为EXE文件，只要在DOS环境下执行此程序即可自动完成刷新过程，（这种设计显然是为用户考虑，可以方便升级，对于新手也能顺利完成）；近日在为朋友重写BIOS时，遇到一款整合型BIOS。此主板为建基的AP5T，从建基的官方网站（www.aopen.com.cn）下载到其相应的BIOS文件是一个273KB的EXE文件，由于朋友的主板BIOS已经被破坏无法启动，而且由于其BIOS文件为整合型的，因此无法用“热插拔”来对BIOS进行更新。那么对于损坏BIOS的主板（主板厂商只提供整合型的BIOS），我们如何将其修复呢？其实，即然是BIOS文件与刷新程序整合在一起了，那么此文件中一定包含了BIOS文件，我们只要将BIOS文件从整合型文件中分离出来，然后用编程器或“热插拔”将BIOS文件写入到芯片中即可。其分离过程如下：

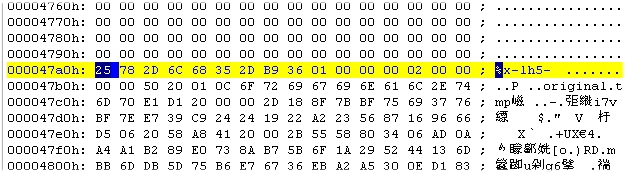

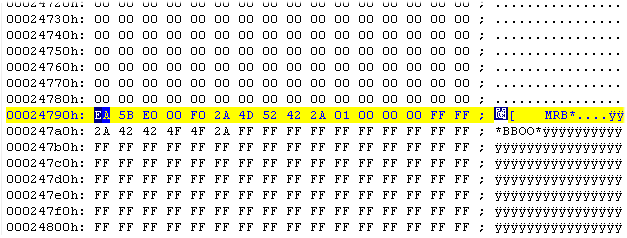

    首先打开编程软件Ultraedit-32，将下载的整合文件（ap5t105b.exe）打开，寻找-lh5-，此为SYSTEM BIOS压缩块的开头（既cbrom中显示的第二项）一般为25（lzh文件规定此值表示文件头长度）图二。找到此标识后，根据其对应的地址（本文件对应为47a0H）加上128K（也就是1FFFF）地址（由于整合文件容量为273KB，而公版的AWARD刷新程序为32K，因此BIOS文件不可能为256K，只能为128K），应为2479FH（图三）。此地址的字节应为FF（MRB＊……FF）BIOS文件的尾部。然后选择从47a0H到2479FH之间的内容，点击复制（选择的文件即为1M的BIOS文件）。

图二

图三

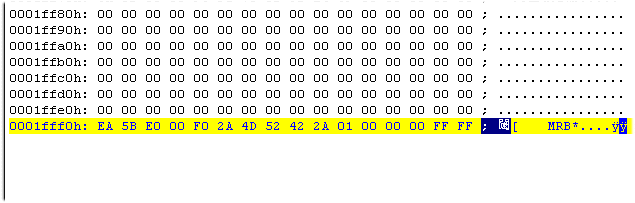

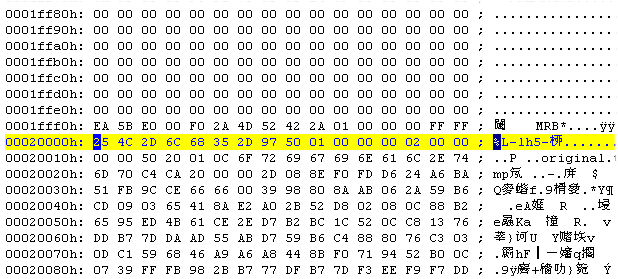

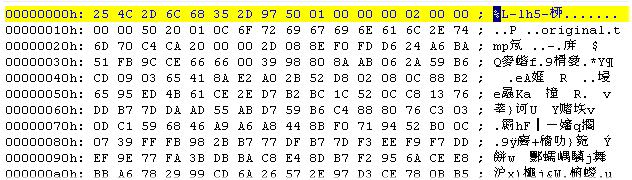

    接下来，是对文件的保存，由于BIOS文件是LZH压缩文件，因此我们不能简单的将BIOS文件随意保存为BIN文件。在Ultraedit-32下随意调入一个BIOS文件（1M、2M文件均可），将光标移动到文件的开头（图四），即00000H处。点击粘贴。将复制的1M文件粘贴到文件的开头（由于我们只是借用BIOS文件的属性，因此粘贴到打开的BIOS文件的任何空间都可以，粘贴到开头，只是为下步提供方便）。粘贴后此时的光标还应在原BIOS文件的00000H处（图五）（现为20000H），我们选择从20000H到文件尾部所有的空间（打开的BIOS文件空间）然后点击删除（删除打开的BIOS文件）。现在的文件即为1M的BIOS文件（图六）。随后我们点击文件＝＞另存为，将文件保存即可。

图四

图五

图六

    对于分离2M的整合型BIOS，同分离1M文件是相同的，只不过计算文件长度时，加入的不是1FFFF的空间，而且3FFFF的空间。但需要注意的是，BIOS文件的开头为-lh5-，也就是25H。尾部的标识为MRB＊……FF。选择的空间字节一定要精确。

    笔者注：此整合型BIOS，只是简单的将刷新程序与BIOS文件结合在一起（BIOS文件在刷新程序的后部），刷新时，程序直接启动并调入其中的BIOS文件，刷入后顺序执行结束程序（BIOS文件的尾部一段代码）。
