接上2M BIOS芯片是否可以代替1M BIOS芯片使用。

即然当A17为高电位时，主板读取的为芯片的高端128K区域内的数据，而存储器内部的存储单元是通过地址总线来寻址的，1M（128KB）的存储器有17根地址线，其寻址范围为：00000－1FFFF，对应的容量 20.jpg (13186 字节) 为2的17次方，即128K。2 M（256KB）的存储器有18根地址线，其寻址范围为：00000－3FFFF，对应的容量为2的18次方，即256K。也就是说，尽管2M与1M的存储器在结构上只是多了一根地址线，但在使用空间上，2M的芯片的容量比1M的大了1倍，我们可以把2M的存储器的空间分成高端1M和低端1M。2M芯片的空间和地址分布图如下：

那么我们是否可以通过改变2M芯片的A17管脚的状态，用这一根地址线来切换是使用高端1M还是低端1M空间，是否就可以使1M芯片的主板使用2M芯片呢？

首先我们强行把1M数据写入到2M芯片中（此时数据位于2M芯片的低端128K），然后把芯片插入到主板上，并将A17地址线（第30脚）从BIOS插座上挑起来，用一根绝缘导线把第30脚接在主板的地线上。然后开机，结果可以正常地启动机器。

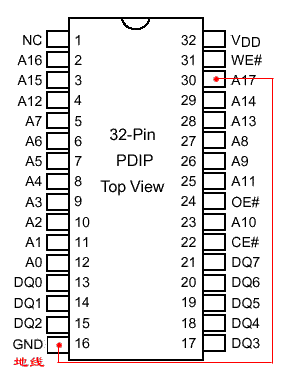

A17连接示意图如下：


具体操作方法是：如果你的主板原来采用的是1M的芯片，如W29C010，那么你就去找一片2M的芯片，注意此芯片的类型要和原来的芯片的类型相同，如找一片W29C020，都是29系列的FLASH芯片。但是此芯片不能直接安装在主板原来的插座上，你要把芯片的第30脚（A17）挑起来，用一根绝缘导线把第30脚和主板的地线相连，要注意处理好绝缘问题。

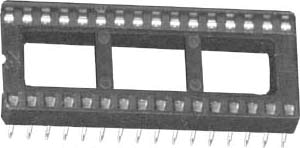

由于要把芯片的第30脚弯折，一不小心，有可能把管脚折断，因此，你可以采用一个32P的管脚，弯折、焊接等操作都在管座上进行，做好后，仔细检查无误后，把芯片插在管座上，再把管座插在主板的管座上，这样操作，要安全的多。


将数据写入芯片：

将BIOS代码写入到芯片中，有两种方式，一种是用编程器写入，然后插入到主板上。再将A17与地线相连。

由于编程器不是每一位网友都拥有，因此我们着重介绍用热插拔使用BIOS刷程序写入数据。

    如果要使用BIOS刷新程序写入，存在两个方面的问题：
    由于刚买来的芯片中是空白的，没有数据，因此，把芯片安装到主板上后，是无法启动机器的，因此，只能是使用热插拔方法。
    刷新程序有自动识别芯片容量的功能，并且有主板与BIOS文件的一致性检查，如果无法屏蔽这两项功能，是无法向BIOS芯片中写入数据的。
    AMI高版本的刷新程序，具有的功能比较多，可以达到上面的要求，下面，我们就以AMI 8.21刷新程序AMI821.EXE为例，说明一下操作方法：
    用原来完好的1M芯片启开机器，敲F8选择进入纯DOS模式，然后拔下1M的芯片,换上2M的芯片，由于是热插拔，你一定要特别注意安全，不要把芯片插反或插错位。启动刷新程序，进入程序画面，你会发现，软件已自动识别出你的BIOS芯片的类型，即W29C020，这不是我们所希望的。注意，在BIOS芯片中，有一个微代码，它说明了芯片的相关数据，包括芯片的容量,这一点是掩盖不了的。因为程序检测出的芯片是2M的，但是由于要写入的程序是1M的文件，程序发现二者大小不符，还是不会运行，此时，需要手工进行一些调节。

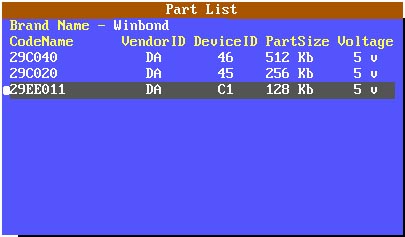

在刷新程序的主菜单中，用方向键，把光标移到Part List项，敲回车后，进行芯片型号选择窗口，在此窗口中，用上下键选择芯片的具体型号，用左右键选择芯片的厂家，由于是Ｗinbond的芯片，我们用左右键找出该厂家的列表，然后用上下键找出其１Ｍ的型号Ｗ２９Ｃ０１１，如下图



选择完毕后，敲ＥＳＣ键返回主菜单，读入文件后，即可进行升级操作，此时，不必理会程序提示的错误信息，一路回车即可，最后程序开始进行升级操作，校验成功后，此操作即告结束。

　然后关机，将A17与地线相连，重新启动机器，即可。

注意：上面提到的芯片，要代用的芯片的类型必须是和原来的芯片相同的。由于INTEL主板上使用的HUB技术芯片（如I82801AB）的管脚及工作电压与上面我们提到的芯片不同，不能用上面的芯片替换，因此，本方法只适用于工作电压为5V的芯片。

此法只适应于一些由于找不到1M同芯片，而使用同型号2M芯片应急代替的网友。对于一些网友，想用2M芯片代替1M芯片，以使有更多的剩余空间，来装入更多的功能，用此法是无法解决的。

热插拔有一定的危险性，请慎重！！！
