一款特殊的815主板BIOS修改过程 |
|

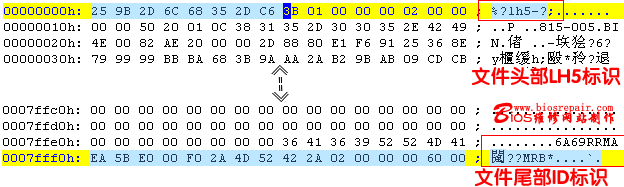

最近有网友询问，说自己有款杂牌815主板，想修改BIOS安装OEM版联想XP；其主板BIOS芯片是82802AB 4M的芯片。可以使用刷新程序正常备份文件，也可使用MODBIN正常打开和修改；但修改保存，并正常写入主板BIOS后，主板即无法正常启动；经过多次修改都无法找到原因。对此，耗子也感觉到意外，因为815主板，是款老型的主板。其BIOS并没有特殊之处的。而且BIOS文件可修改可保存，一切都正常，但写入主板后却出错，这种情况还很少见；因此让网友将文件传来，耗子做了一系列的修改，在正确修改后，传给网友；网友回复说使用刷新程序写入主板后，再开机还是出错。 由于耗子在修改过程中系统并没有提示错误，而且可以正常写入主板；所以判断，修改过程是没有问题的，主要问题还是BIOS文件上；为确定BIOS的正确性，耗子首先使用常用的16进制编程软件，Ultraedit32，打开备份的BIOS文件。查看其文件头部和尾部都很正常，与正常的BIOS文件一致，没有特殊之处；文件头部为LH5压缩标志，文件尾部的ID标志都很正常的。

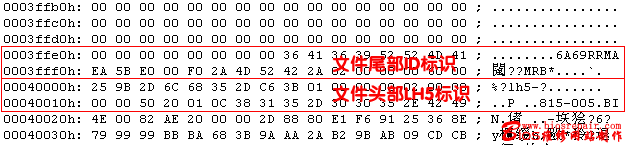

分析文件正确，而且文件可使用MODBIN修改并保存，耗子一时也没了头绪。呵呵，有时答案常常会在不经易中找到，在耗子盲目使用标上下拉动BIOS文件时，突然发现问题所在，原来此文件是由两个2M的文件合并成的4M文件，具体可通过下图方便判断：

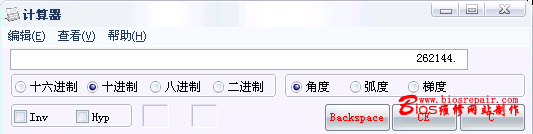

从上图我们可以看到，在3FFFEOH--3FFFFh地址范围内，正好是BIOS文件的尾部ID。而从40000H地址开始处，正好是文件的头部LH5压缩标识；所以从此可以方便判断，这个4M文件，其实是由两个2M文件，头尾合并成一个文件的。 即然找到问题所在，那么解决就方便了。只要分离出其中的一个2M文件，然后使用MODBIN修改后，再合并成4M文件即可完成操作。 分离4M文件很简单的，也是使用Ultraedit32程序，首先打开4M的BIOS文件，然后将鼠标移到文件的40000H地址处（2M文件是0000H-3FFFFH地址，因此40000H地址，正好是下一个文件的开始地址），然后选择Ultraedit32菜单中的[编程]--[HEX插入/删除]--选择删除，输入需要删除的字节数262144；对于删除的字节数，我们可通过WIN自带的计算器来算出，选择开始--所有程序--附件--计算器，选择查看--科学型，然后选择16进制，输入40000，然后选择10进制，即可计算出对应的十进制字节数。 注意：虽然2M文件是0000H-3FFFFH，但计算2M文件的字节数，并不能输入16进制的3FFFF，因为2M文件是从0000H-3FFFFH，因此实际16进制数应是40000H。

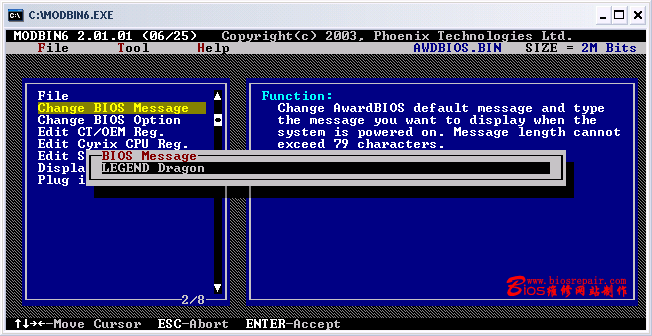

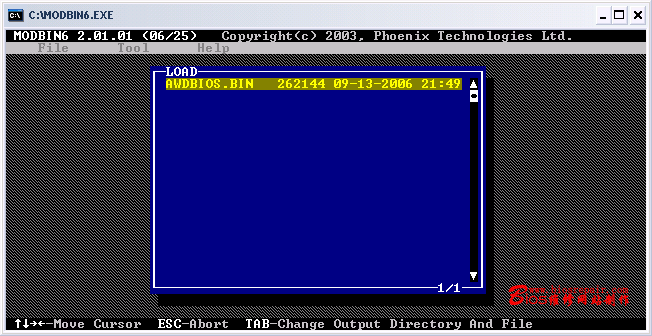

点击确定后，即可删除40000H后所有的内容，此时UltraEdit32中的文件即为2M文件，从文件的尾部即可看出，其文件尾部正好为3FFFFH。 点击UltraEdit32菜单--文件--另存为，输入保存的文件名确定后，即可得到2M的BIOS文件。因为分离出的BIOS文件还需要使用MODBIN修改，因此输入文件名时，一定要输入XXX.BIN，XXX为任意文件名，但扩展名一定要是BIN。 保存文件后，将保存的BIN文件与MODBIN放在同一目录中，运行MODBIN，选择保存的2M文件，打开后，选择Change BIOS Message选项，输入联想XP标识LEGEND Dragon（注意大小写），回车确定后，选择FILE并输入保存的文件名将修改结果保存即可（具体修改过程，可参考此联接：修改4.51版BIOS,实现联想WIN XP免激活）。

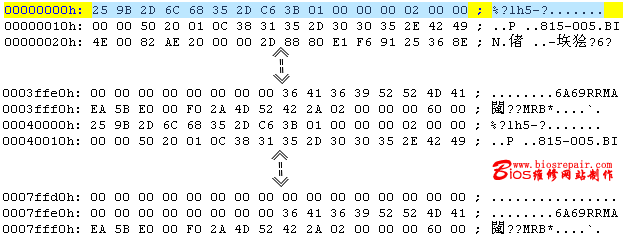

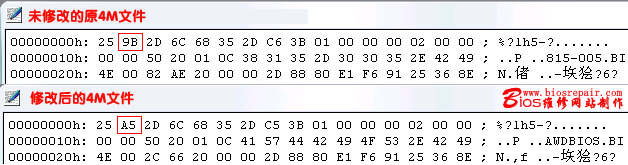

2M文件修改好联想XP标识后，再将其合并成4M文件后，即可完成操作；使用UltraEdit32打开修改并保存后的2M BIOS文件，选择UltraEdit32菜单中--编辑--全部选定，然后将光标移到文件头部0000H处；选择菜单中--编辑--粘贴，即可完成合并操作。在这里需要注意，粘贴时一定要确定好位置，完成粘贴操作后，要查看文件两个地址的文件头是否与2M文件一致，即0000H和4OOOH地址处。 确定合并完成后，选择菜单--文件--另存为，将合并后的文件保存即可完成所有操作。将修改合并后的4M文件传给网友后，经过网友写入测试，一切正常，而且正确安装了联想OEM版XP。 注意： 1、2M文件分离时，一定要计算好删除字节。 2、2M文件修改联想OEM标识时，一定要注意大小写。 3、2M文件合并成4M文件时，一定要确定好粘贴文件时的首地址，粘贴完成后，要仔细检查文件头和文件尾。 对于直接修改2M文件合并成的4M文件，虽然MODBIN可以正常修改并保存，但由于MODIBN修改后，是按4M的文件保存的，因此保存后的文件，已经破坏了正常文件的完整性，因此虽然正确保存，但写入主板后，肯定是无法启机的。 我们对比修改前和修改后的文件，其从文件开头的第二个字节处，即已经出错。
