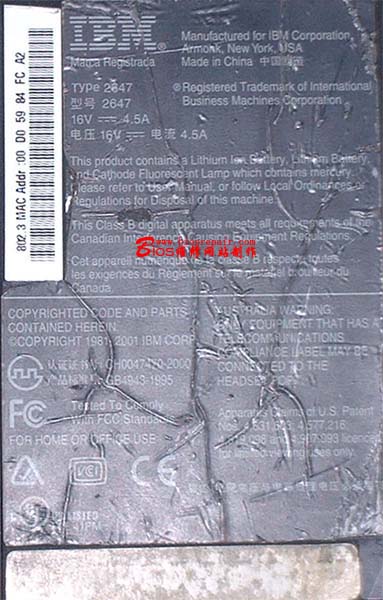

这台T23的机器,外观看起来,实在是太老了,就连机器背面的标签,也是破烂不堪了。标签的正下方,就是内存盖板!
|
|

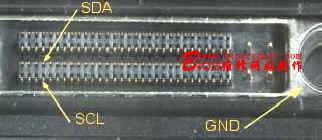

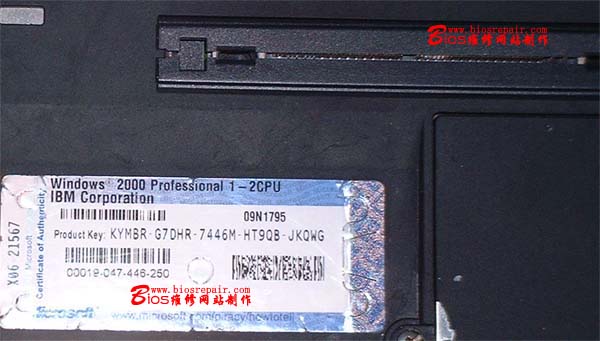

看机器的外形,和X20等机器的外观很相象,看下图,在机器产品标签的上面,就是Port
replicator,如果该接口,和X20的接口定义是相同的,那么甚至不用拆开机器,就可以读出主板24RF08中的数据。
|
|
|
赶快查找X20接口的定义,并按上面的定义接线,然后开机,启动编程器程序进行读取,很可惜,程序报错,找不到24RF08这个芯片。
|
|

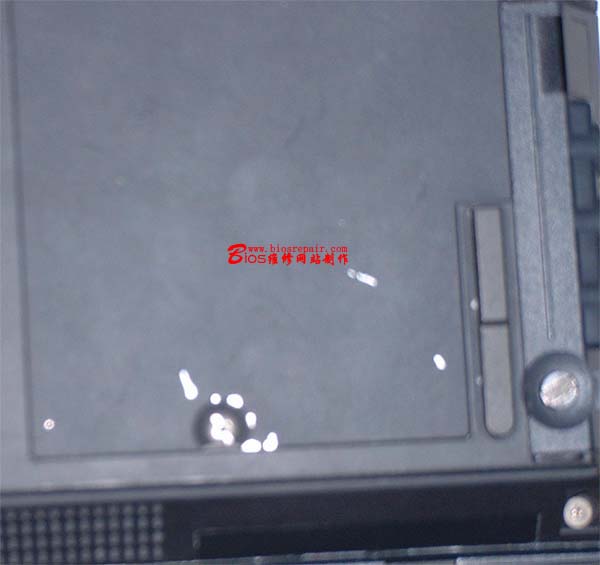

看来是此路不通了,那只好查一下T2X系列产品的EEPROM芯片的位置吧,这一查,呵,果然是天无绝人之路,T23机器的EEPROM芯片,就是这个内存盖板的下面。下图照虚了。
|
|
|
|

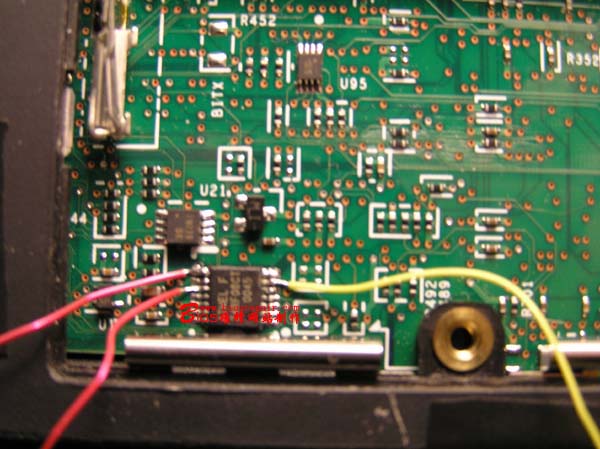

扭开螺丝,果然,24RF08芯片就在这里,尽管位置很偏,靠近塑料边框了,但是,用尖一些的烙铁,操作还是没有问题的。
|
|
这上面的芯片,是14脚位的,管脚之间间距很小的,这个难不到我,用直径0.1mm的外接线,一个接SCL,一个接SDA,地线,就接旁边有一个大面积的地线,事先用表量了一下,是地线无误!
|
|
|

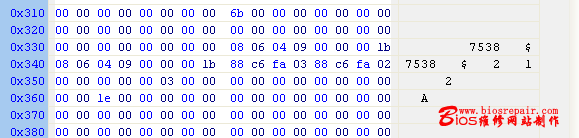

很顺利地读出了EEPROM文件,也很顺利地找到了密码,看到下面的密码了吧!
|
|
|
重启动机器,输入刚看到的密码,OK了,密码通过! |
|
|
