串口编程器的安装与使用

编程器的具体使用方法：

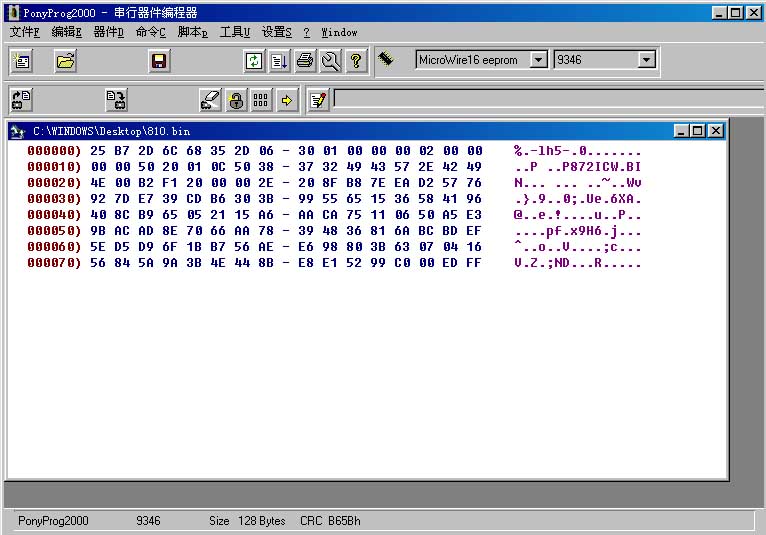

  软件界面见下图：软件为汉化中文Windows界面，使用中基本都有中文提示，简洁明了。这里对命令按钮及菜单做一简单介绍：

  菜单项简介：

[文件]－»新建：重新创建一个窗口，实际是新开辟了一块缓存区，用于调入或读取与当前“器件类型”所选器件存储器容量相等的数据。
         －»打开：调入磁盘中的文件并显示到当前窗口，用于写入当前器件；调入的文件可以是e2p、hex、bin、eep几种格式。若文件格式不正确程序则以二进制方式打开。
      －»保存：将当前窗口数据保存成磁盘文件。
[编辑]－»编辑标签：编辑芯片ID及注释。
         －»加密码：选择加密位。
         －»缓存编辑允许：关闭/开启当前窗口数据直接编辑功能。
[操作项]» »操作项中的各功能只适应当前器件具有的功能，若当前器件无对应的功能，操作无效。如24系列存储器无加密功能，操作项中的读、写加密命令即使操作也是无效的。
[工具]» »对当前窗口数据处理的一些功能。
[设置]－»端口：电脑与编程器通讯端口选择，第一次启动程序后应设置该项！目前仅提供串口通讯。
        －»速度：测试当前电脑运行速度，确定程序今后运行速度！第一次启动程序后应设置该项！
[帮助与窗口]» »略
工具栏介绍：程序界面中，第二行是工具栏，其中各个图标的含义如下：
读器件，把存储器中的数据读入到读写器的缓存中。
写器件，将缓存中的内容写入芯片。
写加密，为单片机写加密位，存储器读写不用。
打开文件，从电脑中调入一个数据文件到读写器的缓存中。
保存文件，把读写器缓存中的数据以文件的格式保存在电脑中。
再装入，将前一步执行的数据再装入到缓存中。
打印，将缓存中的数据打印出来。
器件类型，有“主”和“子”两个下拉菜单，用来选择欲读写的器件。
  使用时，将编程器与电脑串口连接，第一次启动程序时，程序会提示你这个编程器需要设置一些参数：打开驱动程序后，在设置S中，选择控制板设置：
  在接口板控制选项中，选择使用的端口等。

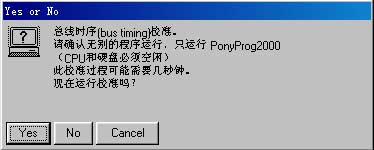

  然后在设置S中选择校准，程序出现校准的画面，确认后，系统显示“校准正确”字校，驱动程序就可以正式使用了。

     对芯片的读取、编程及清除，按程序工具栏中的提示操作即可。例如，以长虹R2918N彩电为例，说明存储器的复制及数据备份的方法。
   一台长虹R2918N彩电发生I2C总线故障，欲恢复存储器数据，首先应找一台正常工作的同型号电视机，拆下机上的存储器AT24C08作为“原片”；选择器件，用鼠标在工具栏的“器件类型”的主下拉菜单中选择“2402-16”，在子下拉菜单中选择“2408”；将“原片”插入编程器对应的适配器，用鼠标点击工具栏上的“读器件”图标，既可读出好器件中的数据，然后，把“目标片”插放编程器对应的适配器上，点击“写器件”按钮，即可把刚缓存中的数据写入。
  对笔记本电脑上EEPROM芯片的操作，请见IBM等系列笔记本电脑密码破解工具及软件！

　
