BIOS仿真调试卡

计算机BIOS仿真调试卡基本介绍:
    功能一:具有仿真主板BIOS芯片的功能。通常地,主板启动的时候,就会读取主板上BIOS芯片的内容对主板进行初始化。BIOS仿真调试卡的BIOS仿真功能可以使得主板启动时不再去读取主板上BIOS芯片里面的内容,而变成是到卡上去读取BIOS数据,而卡上的BIOS数据可以预先通过USB总线下载到卡上。利用USB总线下载一个4M Bit的BIOS数据到卡上仅需要3秒钟。
    功能二:数码卡功能。BIOS仿真调试卡提供一个端口地址为80(十六进制)的数码卡功能。它使用两位的数码管来显示。能显示BIOS程序的运行进程。
    功能三:数据跟踪功能。BIOS仿真卡提供了一个可以进行8位,16位,32位操作的端口用作数据跟踪功能。该端口的地址为84(十六进制)。对该端口写的数据将会透过USB总线无遗漏地传回到主控程序进行数据跟踪。

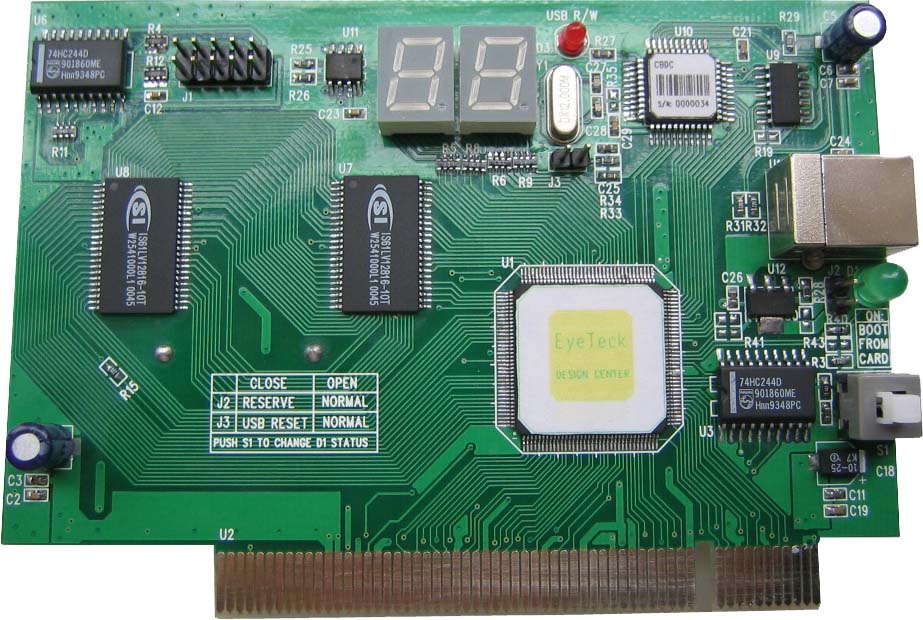

计算机BIOS仿真调试卡实物

正面图(点击图片看大图)

背面图(点击图片看大图)


1:USB端口:用来下载BIOS数据以及返回端口地址为84的IO数据
2:PCI接口:用来完成PCI BIOS和PCI IO的功能
3:数码管: 用来显示端口地址为80的数码卡数据
4:红色指示灯:亮的时候表面正在透过USB端口下载BIOS数据或上传端口地址为84的IO数据
5:绿色指示灯:表面当前从卡上的BIOS启动还是从主板上的BIOS启动,通过按卡上右下脚的开关可以改变灯的状态。
6:电池:卡背后的电池是用来保存卡上的BIOS数据,这样使得PCI卡上的3V待机电压消失后,卡上的BIOS数据不会丢失

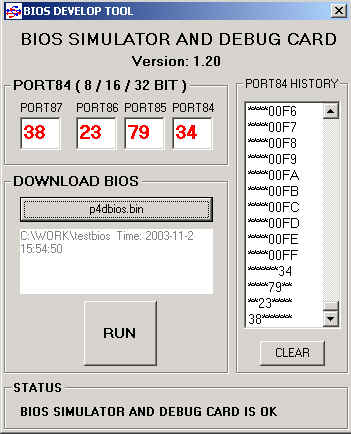

计算机BIOS仿真调试卡主控端程序:


1:DOWNLOAD BIOS用来选择需要下载的BIOS文件。

2:RUN是下载BIOS的命令,下载4M Bit BIOS文件仅需3秒钟


3: PORT84,85,86,87用来显示该端口的最新数据

4:PORT84 HISTORY用来记录端口数据的历史 ,高可靠性,所有数据,不管8/16/32位,无一遗漏!!

5:STATUS显示BIOS文件的信息和路径



BIOS仿真调试卡应用程序和驱动程序下载

BIOS仿真调试卡问题解答

一:我的主板BIOS是焊接在主板上的,我可以使用BIOS仿真调试卡来修复损坏的BIOS吗?
     首先到网上下载到正确的BIOS文件,然后透过BIOS仿真调试卡的主控程序把BIOS数据下载到卡上,并选择从卡上的BIOS启动(绿灯亮)。启动成功后,使用Award提供的程序awdflash.exe按正常的操作刷新BIOS即可。
注:本仿真调试卡,是专业仿真调试卡,非BIOS研究及专业BIOS维修者,请勿选用!
BIOS仿真调试卡价格:4500元。
