DEBUG侦错卡安装

注：此文章版权为BIOS维修网站所有，请不要随意转载或用于其它商业目的；如要转载，请注明出处。

现在本站有三种DEBUG卡，分别是ISA卡、PCI卡和双口卡，下面以双口卡为例，说明一下其安装方法：

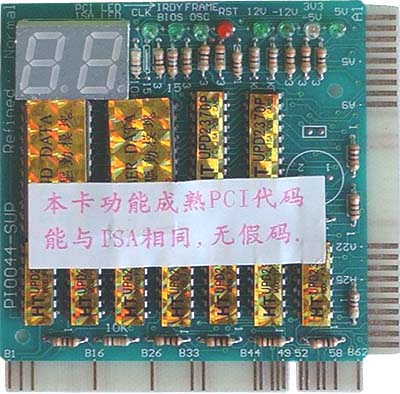

仔细看上面的双口卡的“金手指”位置，可以看到上面标的“A1”（在ISA槽处）、“B1”（在PCI槽处），这是什么意思呢，对了，这就指示了其安装的方向。“A1”和“B1”分别是USA槽和PCI槽的第1脚的位置。

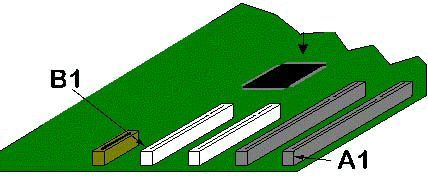

对比上面的主板上ISA槽和PCI槽的第一脚的位置，你就会体会到双口卡的接插方向了吧。从图中可以看出，当把双口卡插在ISA槽上时，元件面是朝向CPU方向的，而插在PCI槽时，元件面却朝向另外一面，这也同时解决了单口卡有时插在主板上看不到数码管上的数字的弊端。
