使用外接升级口不拆机升级接收机 |
|

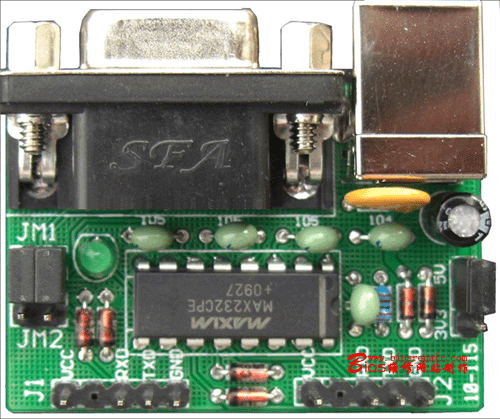

在前期介绍了如何使用编程器对中星9号接收机进行升级，使用编程器，虽然兼容性好，但是由于要拆芯片，会给没有做过维修的网友带来不便；因此，询问如何通过中9接收机本身自带的升级口升级的网友越来越多，因此耗子在经过实际测试过后，将如何通过接收机升级口进行升级的过程，做一详细介绍： 中9接收机基本都自带升级接口，其分为标准9针串口的和4针、5针升级口两种升级接口；其中标准9针串口升级口，操作比较简单，只要使用串口数据线，直接与电脑COM（串口）联接，然后使用对应的刷新程序，即可进行读写操作；但对于4针、5针的升级口，则需要一个COM转接板，才可与COM口联接，然后使用软件进行读写操作。 使用标准9针串口进行升级的文章，在以前已经做过介绍，详细可浏览 要对4针、5针升级口进行操作，首先要有一个COM口转接板，耗子使用的COM转接板，采用进口MX232芯片，两路数据接口（可分别控制），单独供电，可提供3.3V和5V供电，R232转接板可参考此联接，如下图：

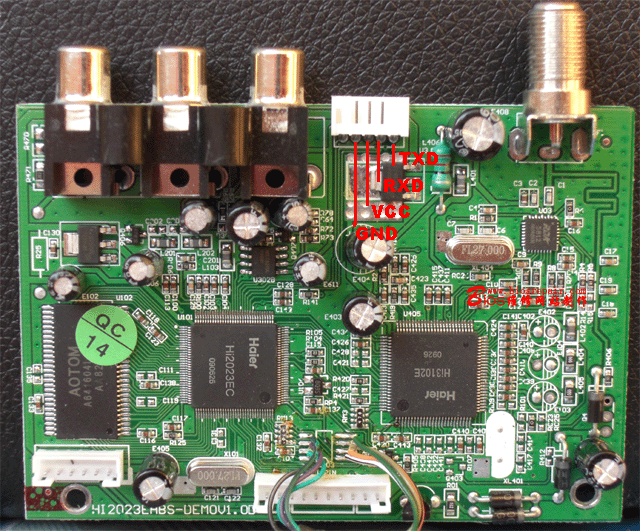

下面介绍，如果将转接口与接收机升级口联接；一般情况下，我们只需要三根线将转接板与接收机升级口联接即可，特殊情况下需要4根线，具体下面将做介绍（接口定义分别是VCC（电源） RXD TXD GND（地线），一般情况下，只需要RXD TXD GND（地线），特殊情况下，还需要加一根VCC，主要是给那些没有单独供电的接收机使用） 由于中9接收机的升级口，对应脚没有定义，就给我们如何判断脚定义带来了麻烦；其实测试很简单的，首先在关机的情况下，用万用表的电阻档，分别测试几个脚（黑笔接地，红笔分别测试），找到GND（地线），呵呵，别告诉我你不知道如何测试呀；然后将接收机开机，用万用表的电压档，测试除GND外的电压，（黑笔接地，红笔分别测试），一般RXD TXD两针在一起，RXD电压约2V左右，TXD电压约3V-3.3V左右；对于RXD和TXD，这两针基本都靠在一起的，RXD电压，要比TXD电压低些，这两脚插反没有关系，只是无法联机，届时只要更换过来就行了。但是GND一定不要错，这是关键。 注意：VCC脚不用联接，因为COM转接板是自供电的，因此不需要从接收机接电。（有部分接收机，VCC脚是15V，千万不要接在COM转接板上） 下图是两款接收机的升级口定义，海尔是5针，国芯是4针。 海尔5针定义：

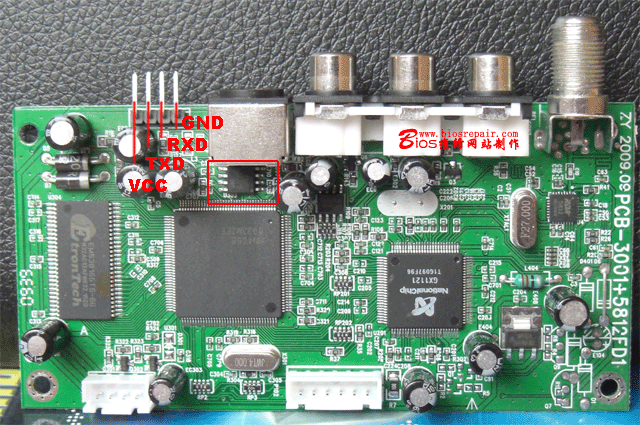

国芯4针定义：

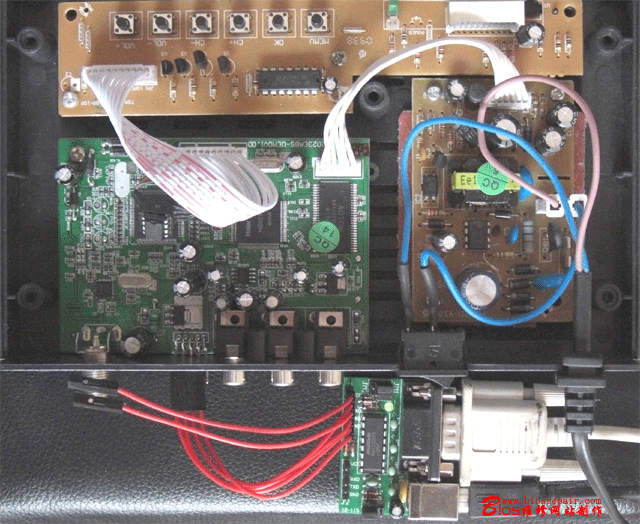

然后将COM转接口，使用COM数据线，联接到电脑COM口上，插上USB供电。然后用数据联接线，将编程器RXD TXD GND分别与接收机升级口，对应联接即可（注意，VCC脚可不联接的，只要联接RXD TXD GND三脚即可）。如下图：

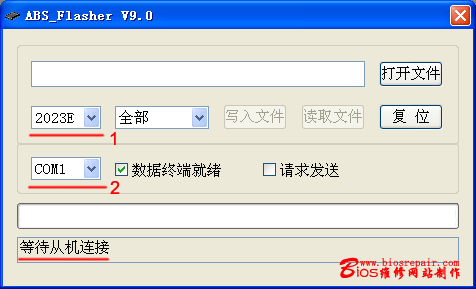

联接完成后，在电脑上运行海尔芯片组读写升级程序（所有机型的刷新程序可从文章尾部下载），运行后，1、首先选择芯片组型号2、设置COM端口，此时状态栏中显示“等待从机连接”界面如下：

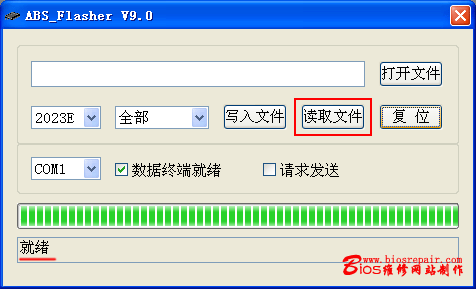

打开接收机电源开关，正常状态栏中应显示“就绪”；如果还一直显示“等待从机连接”，应可能是RXD TXD GND等线联接错误，请重新正确联接，直至状态栏中显示“就绪”，如下图：

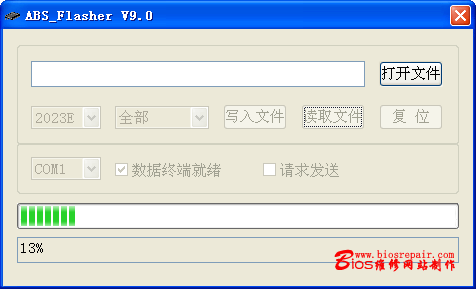

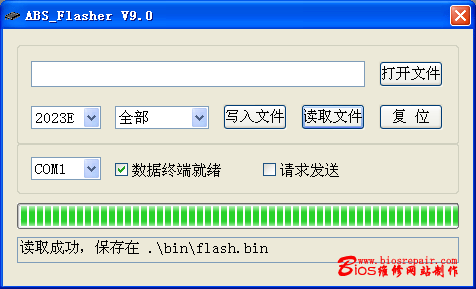

首先我们读取文件，即读取中9接收机中的数据（海尔读写程序，是自动备份文件的，即当前文件夹下的BIN目录下的FLASH.BIN），点击“读取文件”如下图：
读取保存完成后，我们就需要写入文件了，首先打开需要写入的文件--“打开文件”，然后点击“写入文件”；在这里，可选择写入全部，或写入部分升级数据，具体根据实际需要来选择，如下图：

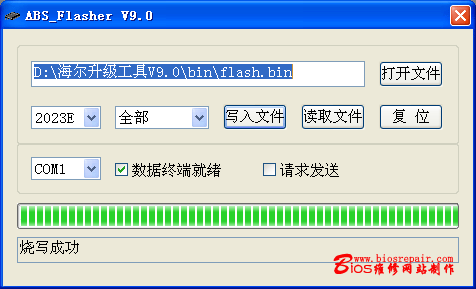

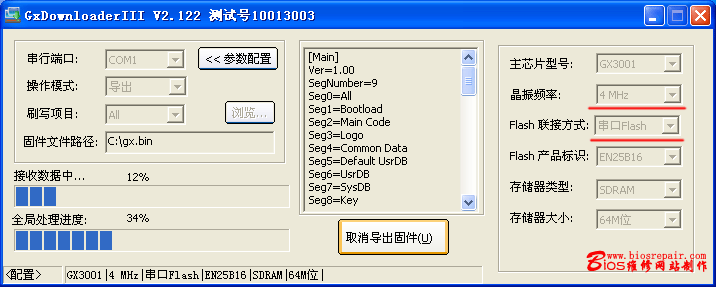

等状态栏提示“烧写成功”，即数据已经正确写入接收机了，此时关闭接收机电源，然后拔下与COM转接板联接的数据线，升级操作即操作完成。 随国芯读取时的界面，其实各机型操作过程都是一样的。都是联接好接收机，然后运行升级程序，在设置好程序后，运行读或写，再开接收机电源。如果一切正常，升级程序将自动读取或写入操作。 国芯的，由于耗子测试的是25L8005串行芯片，因此设置中选择串口芯片，芯片型号一般不需要选择，基本都是默认的，晶振那里选择4M（如果联接一切正常，但是无法读或写，重点检测一下晶振频率的设置）。对于国芯在升级程序，分1M和2M程序的，这样根据芯片分别对应即可。对于使用国芯通用程序，还需要设置一下芯片容量，这个根据升级程序实际操作即可。
注意：1、在实际操作中，可能与文章不太相符，但过程是一样的，只是RXD TXD GND VCC等定义可能不同，文章最后附一些常见机型号的定义说明。 2、在实际操作中，要先运行程序，后打开接收机电源。 3、在修改过程中，一定要做好原机数据的备份。 4、使用升级口升级，一旦升级出错，会造成无法联机的情况的。此时就要配合编程器，进行修复了。 各机型刷机程序下载（其中包括各类接收机升级口定义说明）：点击下载各款机型的升级程序
