最新MiniPCI/LPT笔记本双模式侦错卡

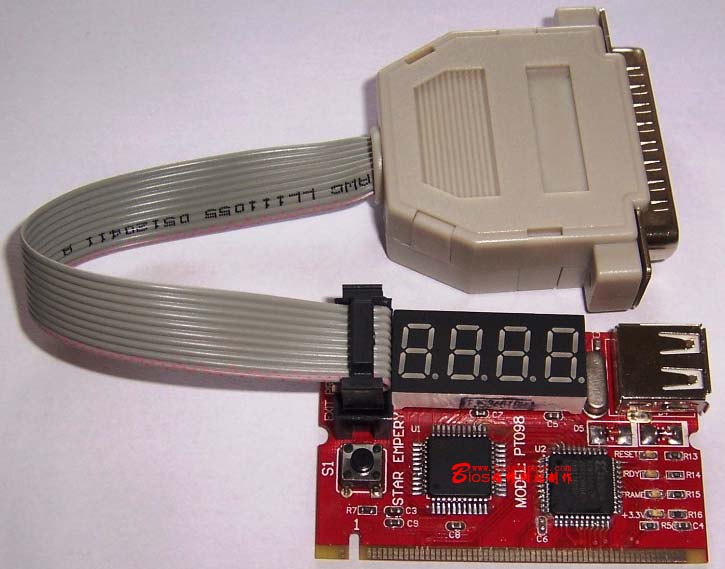

    最新的4位数码管-Mini PCI/LPT双模式笔心本侦错卡

    与老版本双数码管Mini pci/Lpt双模式侦错卡对比，增加改进如下功能：

    采用最新研发的单芯片诊断卡方案，是目前市场唯一能准确显示INTEL9XX系列主板的所有故障代码的诊断卡；自此解决了以往的诊断卡在高档主板不显示代码或都只能显示到2b的困惑，是检修高端主板的必备工具。

    采用4位数码LED，可更准确的显示故障代码及总线稳定性。

    增加故障码单步显示按纽。可手动控制故障代码显示。

    采用MiniPCI(迷你PCI)和LPT双接口。可接笔记本PCI和LPT并口，主板测试更方便快捷。

    新版本的，去掉了板上的LPT并口接口，采用可插拔的数据排线联接LPT并口的方法（如果不插外接LPT并口，其就是单纯的Mini pci侦错卡）。彻底解决了老版MiniPCI(迷你PCI)/LPT双模式笔记本测试卡，由于LPT并口体积过大，造成直插Mini pci时，使用不便的问题；

    使用方法及过程：

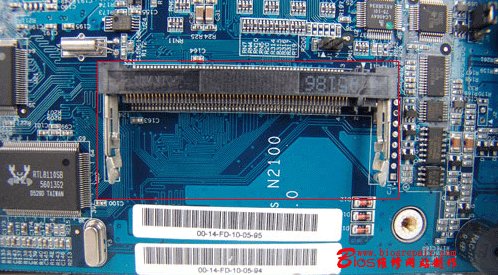

    下图即为笔记本主板上的Mini Pci接口。一般的笔记本电脑，在机器背板上都有Mini Pci盖板，如果要使用Mini Pci/LPT侦错卡检测，拆开Mini Pci盖板，将侦错卡插上，然后通电即可完成检测；如果Mini Pci插有无线网卡等设备，要先拆下无线网卡等设备，然后再插侦错卡；但有部分笔记本，其Mini Pci槽在键盘下面，对于此类笔记本；如果其有LPT并口打印机接口，可使用侦错卡并口联接侦错。

    一、将PCI&并口双模式侦错卡，插到要检测的笔记本Mini Pci槽上，加电后，根据数码管显示的错误代码，对照说明书，即可判断出主板故障所在。

    二、将并口卡插到要检测笔记本的打印机（并口）接口, 然后联接好USB供电连接线，开启电脑电源，诊断卡进入诊断功能，数码管将显示侦错代码，参照数据管显示的数码，查阅相印的BIOS故障代码表即可判断出故障所在。（注意：USB接口这里只是为侦错卡供电，没有其它实际意义）

    三、因为侦错卡自动侦错时，其故障代码是显示最后一个故障代码。如果想翻查已经检测过的代码，可以按侦错卡上的单步显示按纽，即可使代码一个个显示，按一下此按纽，显示一个故障码。

    四、采用最新研发的单芯片诊断卡方案，是目前市场唯一能准确显示INTEL9XX系列主板的所有故障代码的诊断卡；自此解决了以往的诊断卡在高档主板不显示代码或都只能显示到2b的困惑，是检修高端主板的必备工具。

    同时，也可使用PCI&并口双模式侦错卡的并口，插到台式机电脑的并口上，起到主板侦错卡的作用。详细操作与插在笔记本并口上的操作一样。适用于：

    PHOENIXBIOS4.01到6.0 BIOS的笔记本与台式机
    AMIBIOS6.24 AWARDBIOS4.51 BIOS的笔记本与台式机

    台式机主板，支持486 586 P2 P3 P4系列，以及最新的910 915 945 965等系列的主板。

    由于其拥用不拆笔记本，即可通过Mini Pci或LPT并口检测故障，同时兼容于台式机电脑，Mini Pci&并口双模式笔记本侦错卡，会给我们的维修笔记本带来很大的方便的。
