下面列出了编程器支持TSOP封装芯片的适配器、相对应芯片的型号、对应芯片的管脚排列等，如果你不知道你的芯片具体要用哪一个适配器，可以查询下面的适配器对应芯片的管脚排列图，管脚排列相同，就使用相同类型的适配器。 |

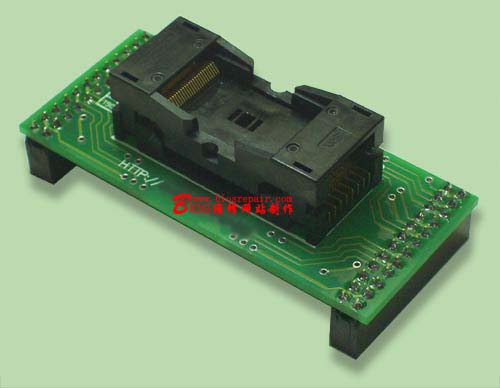

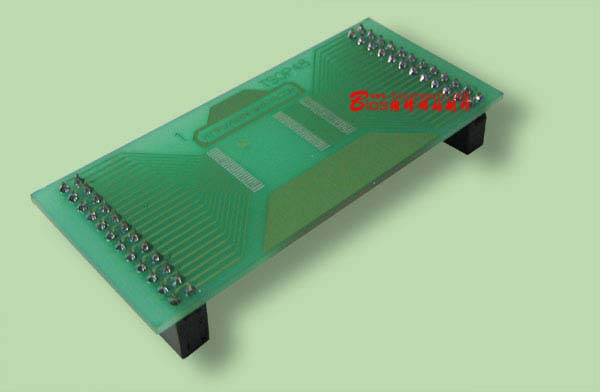

零插拔TSOP48组合座，共用芯片座[与下列TSOP32,TSOP40A,TSOP40B,TSOP48(16Bit),TSOP 48(8/16Bit)等适配器配合使用]
支持芯片大小:**mm X 20mm。 |
单价：220元。 |
简易TSOP48组合座，共用芯片座,[与下列TSOP32,TSOP40A,TSOP40B,TSOP48(16Bit),TSOP 48(8/16Bit)等适配器配合使用]
支持芯片大小:**mm X 14mm;**mm X 20mm。 |
单价：80元。 |
|
TSOP32适配器 (芯片长度：14 mm,20 mm)
支持下列型号的芯片TSOP32封装形式：
EEPROM :
28/28C512,010,020,040
EPROM :
27C010,020,040,080
Flash memory :
28F/29C/29F/39F/49F512,010,020,040,001,002,004 / SST39VF020
跳线拨下，电压3.3V(适用27LVxx,29LVxx,
28FxxxB3)
单价：30元。
注：此类芯片型号很多，查看此类芯片的封装形式及PDF文件！
|

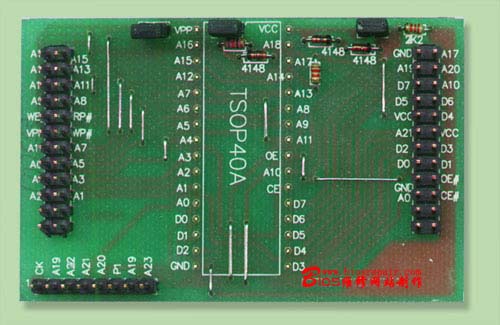

TSOP40A (14 mm,20 mm)
支持: MBM29LV002ST/SB ,MBM29LV002TC/BC ,MBM29LV002TA/BA ,
MBM29LV004 , MBM29LV008 , MBM29LV016 ,MBM29LV017 , MBM29LV080 , MBM29F002ST/SB ,
MBM29LV016 , Am29LV004 , Am29LV002 ,
Am29LV008;AM29F002ST/SB,AM29F004X,AM29F008X,AM29F016X,AM29F032X等。
单价：30元。
注：此类芯片型号很多，查看此类芯片的封装形式及PDF文件！
|

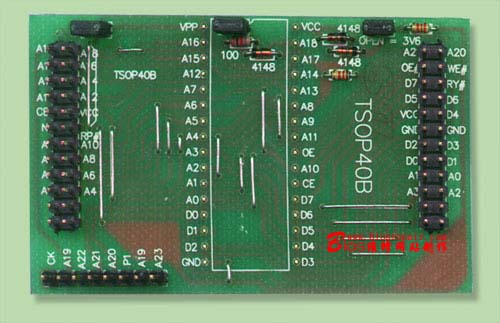

TSOP40B (14 mm,20 mm)
支持: MBM29F017A , MBM29F016A , MBM29F080 , 28F008SA ,
29F004S5 , 29F032 , Am29F080 , Am29F016B , Am29F016 , Am29F017B , Am29F065MU
单价：30元。
注：此类芯片型号很多，查看此类芯片的封装形式及PDF文件！
|

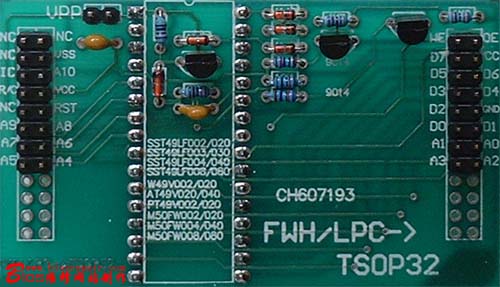

FWH/LPC->TSOP32(14 mm,20 mm)
支持下列芯片的TSOP32封装形式：
INTEL：i82802AB、i82802AC
ATMEL：AT49LW040、SST：SST49LF002/A、SST49LF003/A、SST49LF004/A；W39V040F、W39V040FA、W39V040FAP
LPC
flash芯片：
SST：SST49LF020/A、SST49LF030/A、SST49LF040/A；W39V040A、W39V040AP、W49V002A、W49V002AP
SST 49LF002B、 49LF004B
FWH/LPC两用芯片：
PMC：PMC49FL002、PMC49FL004
ST micro：M50FW040、M50FW002、M50LPW002、M50LPW040、M50FLW040A、M50FLW040B
单价：30元。
注：此类芯片型号很多，查看此类芯片的封装形式及PDF文件！
|

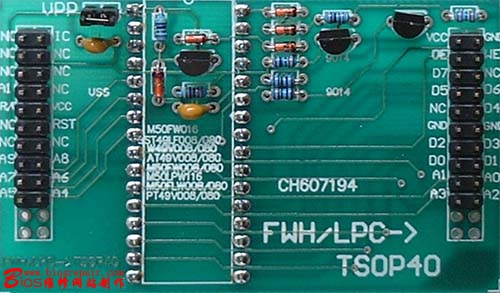

FWH/LPC->TSOP40 (14 mm,20 mm)
支持下列芯片的TSOP40封装形式：
INTEL：i82802AC；ATMEL：AT49LW080/008；SST：SST49LF008/A；
LPC
flash芯片：
SST：SST49LF080/A；
FWH/LPC两用芯片：
ST micro：M50FW080/008、M50LPW080/008、M50FW016、M50LPW116；PT49V080/008
单价：30元。
注：此类芯片型号很多，查看此类芯片的封装形式及PDF文件！
|

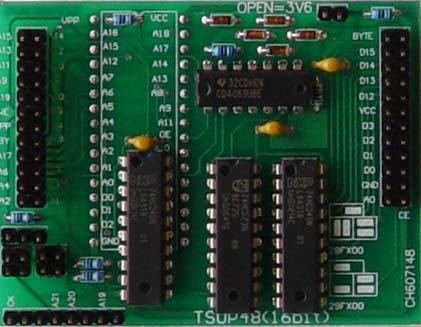

TSOP48（16bit）芯片(芯片长度：14 mm,20 mm)
支持下列芯片:
INTEL 28FX00系列芯片： 28F400 B3T；28F800
B3T；28F160 B3T；28F400 B3B；28F800 B3B；28F160 B3B；28F800 C3T； 28F160 C3T；28F320
C3T；28F800 C3B；28F160 C3B；28F320 C3B；28F320 J3；28F640 J3;
29LVX00系列芯片： MBM29LV400-T；MBM29LV800-T；MBM29LV160-T；MBM29LV400-B；MBM29LV800-B；MBM29LV160-B；MBM29DL400；MBM29DL800；MBM29DL16X；MBM29DL32X；MBM29DL322;
39LF/VFX00系列： 39LF/VF200A；39LF/VF400A；39LF/VF800A；39LF/VF160;
29FX00系列：29F100；29F200；29F400；29F800；29F160；29F320；29F102
单价：100元。
注：此类芯片型号很多，查看此类芯片的封装形式及PDF文件！
|

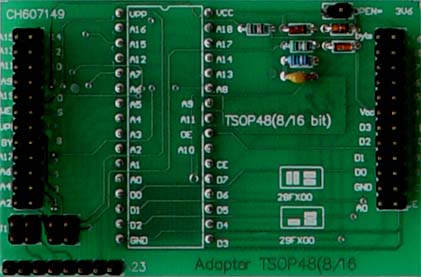

TSOP48（8/16bit）芯片 (14 mm,20 mm) TSOP :
支持下列芯片:
Am29F400、Am29F800、29F160、29F320 (read、write byte mode)
HY29F200、 HY29F400、 HY29F800 、 AT49F2048A、 AT49F4096A、 AT49F8192A
低电压系列：29LV200 , 29LV400 , 29LV800 , 29LV160 , 29LV320 (read,write byte
mode)
VPP=12V系列：i28F200、i28F400、i28F800、i28F160 (TSOP48),28F001(DIP32 or PLCC32)
单价：40元。
注：此类芯片型号很多，查看此类芯片的封装形式及PDF文件！

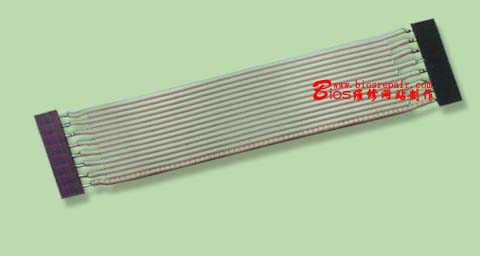

扩展数据联接线，随适配器带。
|
|

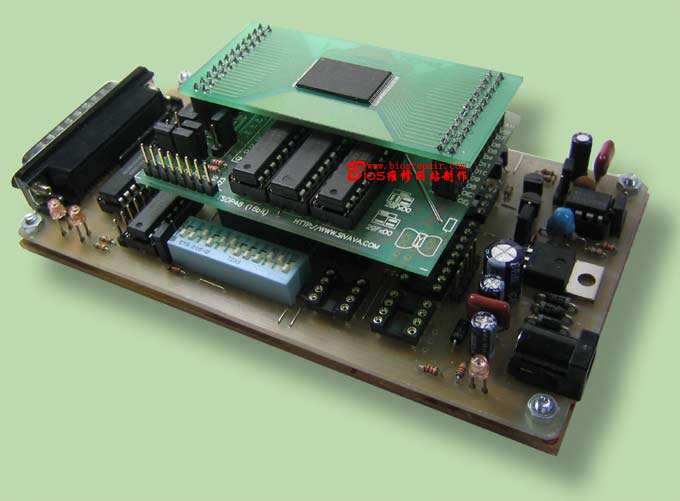

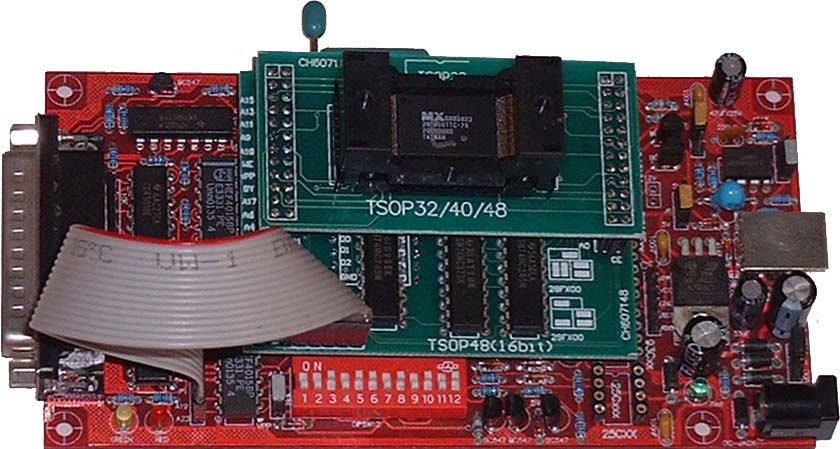

安装示意图
|
安装示意图
|
|
附：芯片型号与封装的对应关系：
|
TSOP32封装：4M容量以下的芯片，一般采用TSOP32（32脚）的封装形式。管脚排列方式如下：
|
 |
查看4M芯片的PDF文件：mbm29F004.pdf。 |
|
TSOP32（FWH）封装：FWH/LPC类型的芯片，4M容量以下的芯片，一般采用TSOP32（32脚）的封装形式。管脚排列方式如下：
|
.gif) |
查看4M芯片的PDF文件：sst49lf004b.pdf。 |
|

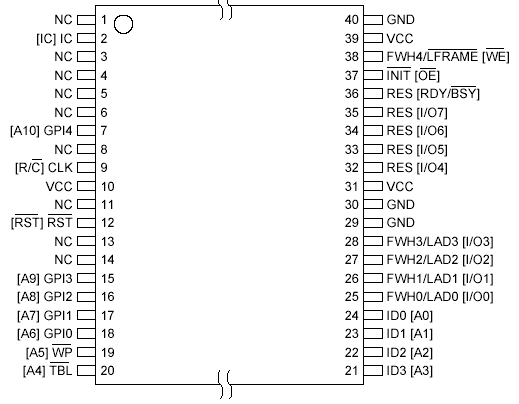

TSOP40(FWH/LPC)封装：FWH/LPC类型的芯片，8M容量以上的芯片，一般采用TSOP40的封装形式。管脚排列方式如下：
|
.gif) |
查看TSOP40封装芯片的PDF文件：AT49LH004.pdf。 |
|

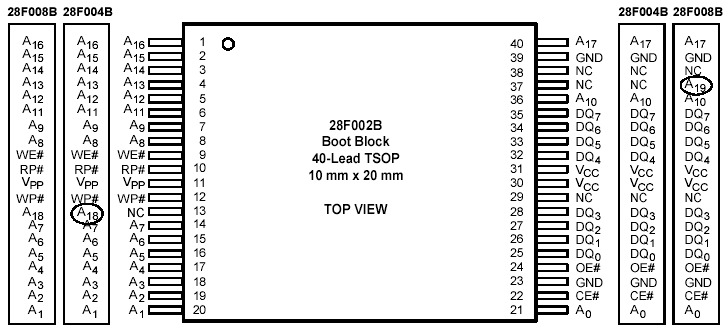

TSOP40A：一般8M容量以上的芯片，，由于管脚数量增多，都采用TSOP40封装形式。TSOP40封装形式有两种，一种是如下图的TSOP40A的封装形式，管脚排列如下： |
|
示例芯片的PDF说明文件：mbm29lv004.pdf。 |
|
TSOP40B：TSOP40封装的芯片，另一种管脚排列如下：
|
|
示例芯片的PDF说明文件：am29F080.pdf。 |
|

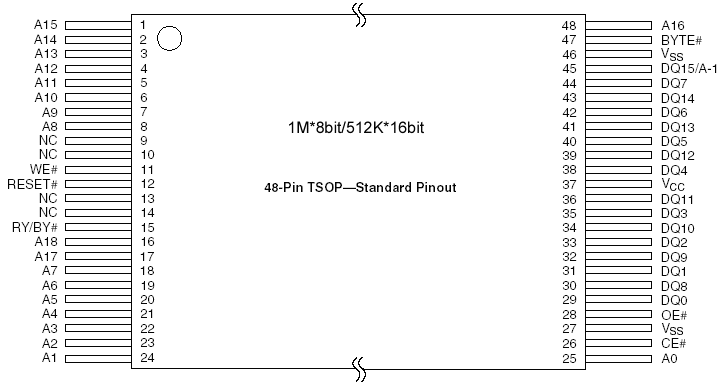

TSOP48（8/16bit）：TSOP48（8/16bit）封装的芯片的管脚排列： |
.gif)
|
示例芯片的PDF说明文件：am29F800.pdf。 |
|
TSOP48（16bit）：TSOP48（16bit）封装的芯片的管脚排列： |
.gif)
|
示例芯片的PDF说明文件：sst39vf800.pdf。
|
|
